Kit Isolation plafond rampant étage et comble - pente de 16° à 23°

Fabricant : Modinox
Référence : 2PTGKIRAN-ISORAPV-1623-PTR30I-MI
Série : MODINOX PTR30-MI - GAMME INOX DOUBLE PAROI ISO 30 MM

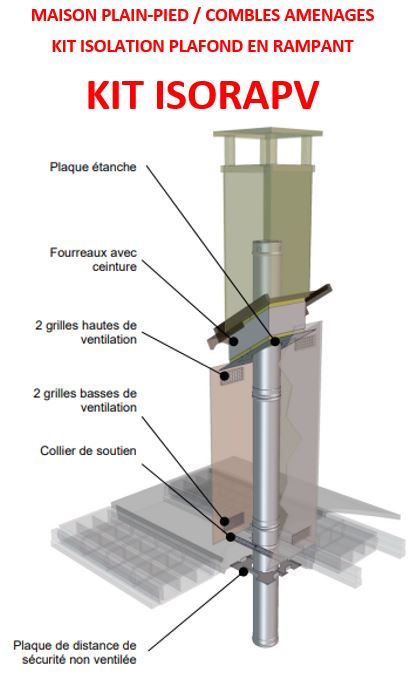

Kit d'isolation pour traversée de plafond sous rampant étage et combles pour maison plain-pied / combles aménagés

Pente du plafond en rampant :
- pente de 16° à 23°

Accessoires fournis :

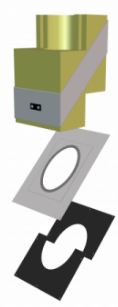

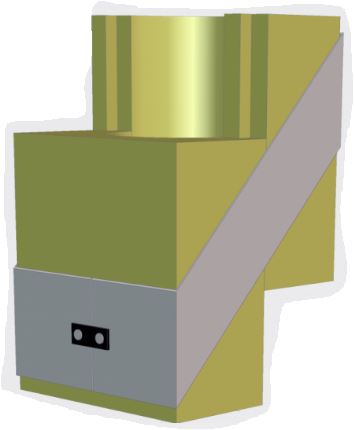

- 1 Fourreau isolant avec ceinture

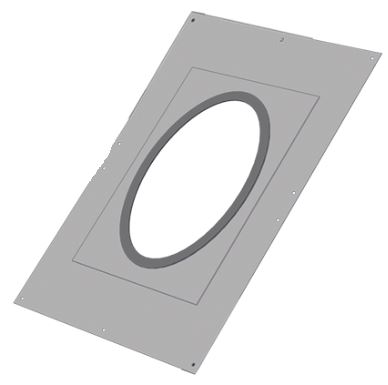

- 1 Plaque étanche sous rampant avec joint silicone

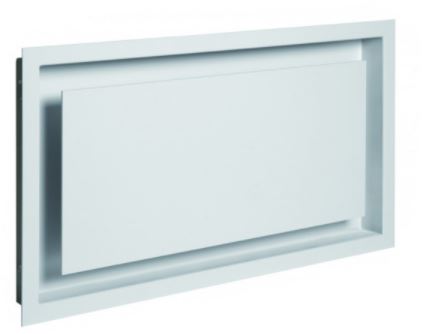

- 4 Grilles de ventilation dim. 330 x 250 mm -passage d’air 286 cm² (réf. 2GRILSTD014)+Précadre (réf. 2PRECGRI004)

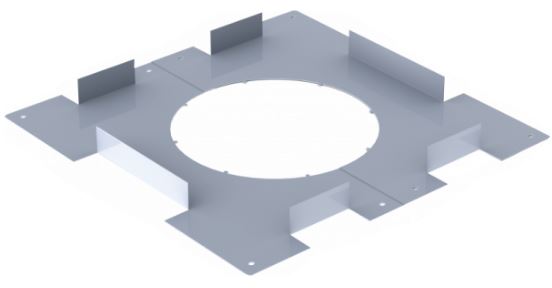

- 1 Plaque de distance de sécurité coupe-feu non ventilée (réf. 2PTGPDFOV)

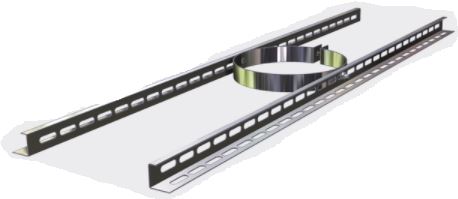

- 1 Collier de soutien (pour le plancher inférieur - réf. 2DIVCOSO)

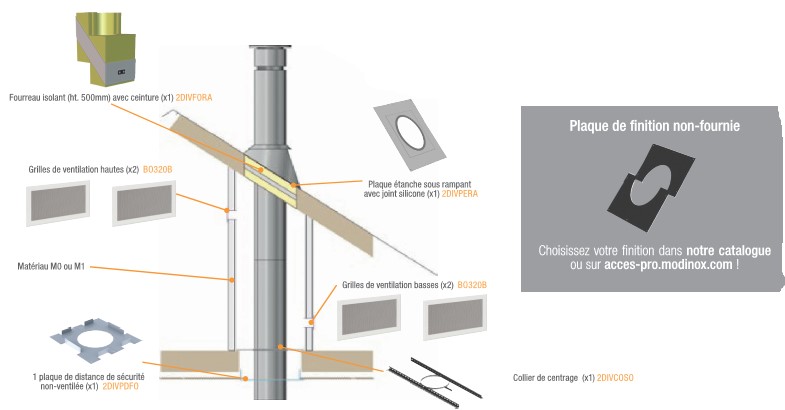

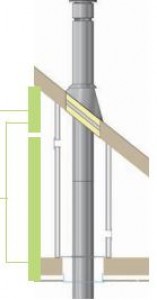

INSTALLATION DU KIT ISORAPV 5 (En complément du kit FOURP) :
1. Installer la plaque de distance de sécurité au niveau du plafond du rez-de-chaussée et positionner le conduit.
2. Mettre en place un collier de centrage au niveau du plancher du 1e étage.
3. Monter l’habillage M0 à 5 cm minimum de la paroi extérieur du conduit (8 cm si matériaux combustible).
4. Préparer les découpes pour les 4 passages de grilles.
5. Positionner 2 grilles de ventilation réf. BO320B au plus haut de l’habillage ou coffrage de classe M0. 2 grilles seront également mises en place dans la partie basse de cet habillage.
6. Vérifier le maintien et la stabilité de l’ensemble au niveau des 2 passages de plafond et plancher et apposer la plaque signalétique proche du conduit de fumée.


Fiche technique

Alliage Laine de roche

Diamètre 80mm
Longueur utile 0
Combustions
Fuel Gaz Bois Pellets Charbon
Divers
Angle 23°
Densité isolant -
Poids 3 kg

c8dcfb413aecaed30e71946d3eed9df0.JPG01d1b9b0e7f24a7c4d0e7da234d1b8a2.JPGae523a210c21c11af3b176395352fdc4.jpgb0d38af6f685716ff52544c8c85457f9.JPGc807ddad4a11f6bd310e2bbefd404796.JPGf016a4d37d6bcab7bb90494ede76eac4.JPG3ef2229dc1eeeaedca42e5addeaf775b.JPG1348427a9f78b8d7e9c07e9af8a0cc84.JPG0ee17a52e4e11caebcffea3791e7c8b0.JPG9381174b1735e1b13100b5e0d304160a.jpg8f1bcb4bec818f997d317384cc37146c.jpgf4e820f416e2f6439238cd9d24ddc793.JPGb2cc356c1863780d4425d0d8592f2615.JPG




Sur commande
Tous nos articles sont en stock flux tendu. Les réappros sont faits en groupage (pour info, voir nos CGV particuliers, article 6.4 & CGV professionnels, article 07)

Nous pouvons vous obtenir cet article en formule express pour un surcoût de 15% soit 1 046.26€ pièce.
Cochez la case ci-dessous pour valider cette option.
Commande Express
