Kit Isolation plafond rampant étage et comble - pente de 24° à 31°

Fabricant : Modinox
Référence : 2PLAKIRAN-ISORAPV-2431-PLA-INOX-MI
Série : MODINOX PLA-INOX-MI- GAMME CONCENTRIQUE INOX

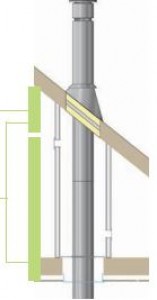

Kit d'isolation pour traversée de plafond sous rampant étage et combles pour maison plain-pied / combles aménagés

Pente du plafond en rampant :
- pente de 24° à 31°

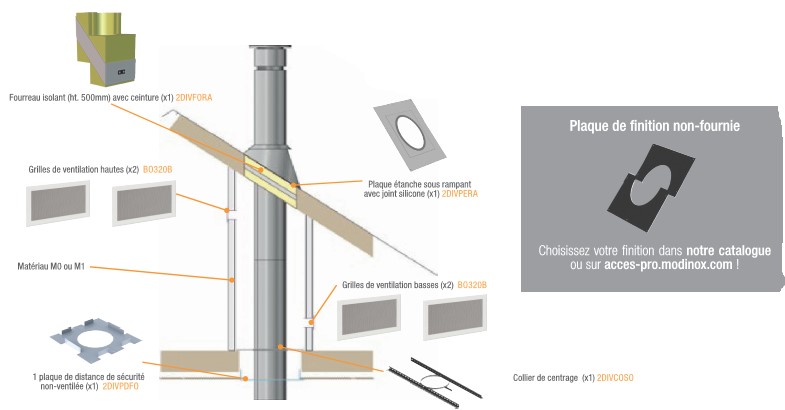

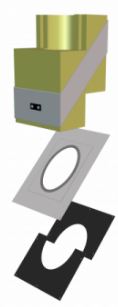

Accessoires fournis :

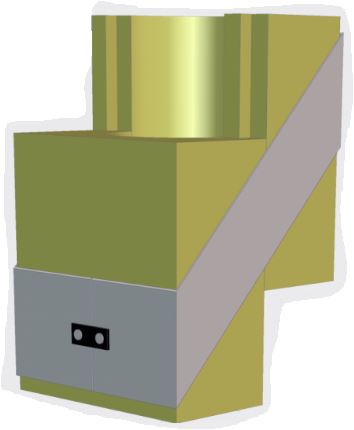

- 1 Fourreau isolant avec ceinture

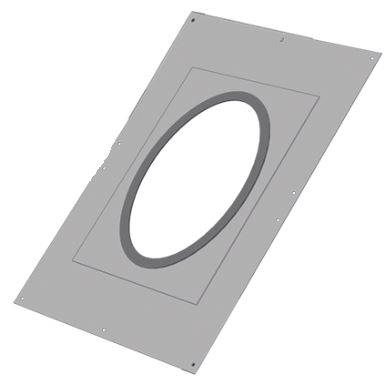

- 1 Plaque étanche sous rampant avec joint silicone

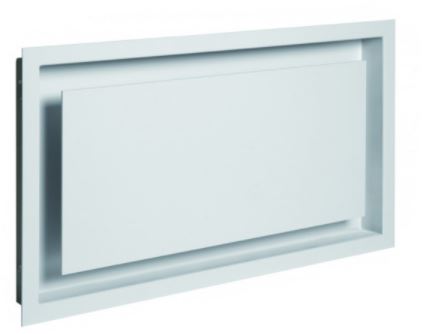

- 4 Grilles de ventilation dim. 330 x 250 mm -passage d’air 286 cm² (réf. 2GRILSTD014)+Précadre (réf. 2PRECGRI004)

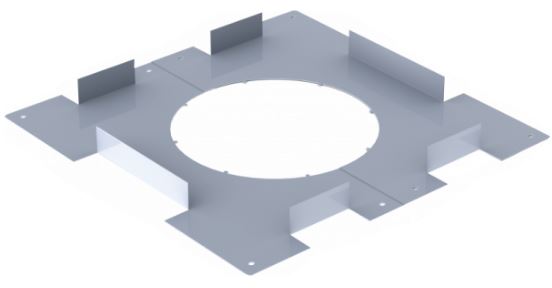

- 1 Plaque de distance de sécurité coupe-feu non ventilée (réf. 2PTGPDFOV)

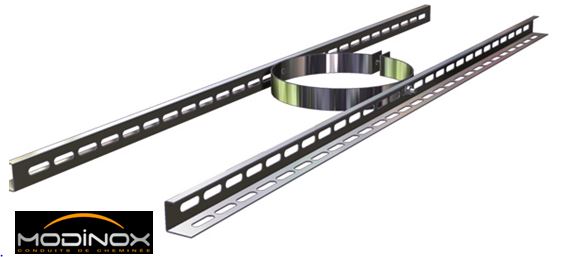

- 1 Collier de soutien (pour le plancher inférieur - réf. 2DIVCOSO)

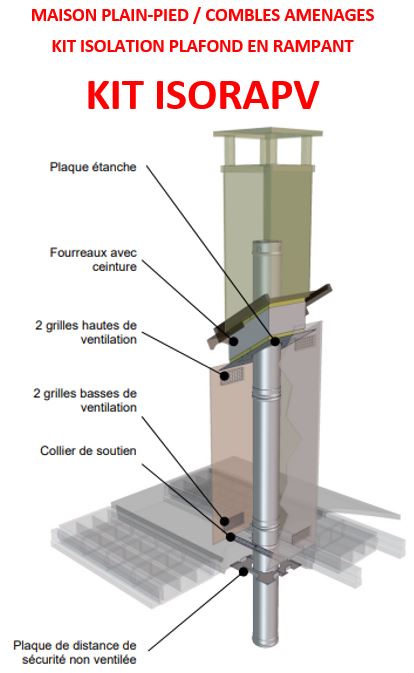

INSTALLATION DU KIT ISORAPV 5 (En complément du kit FOURP) :
1. Installer la plaque de distance de sécurité au niveau du plafond du rez-de-chaussée et positionner le conduit.
2. Mettre en place un collier de centrage au niveau du plancher du 1e étage.
3. Monter l’habillage M0 à 5 cm minimum de la paroi extérieur du conduit (8 cm si matériaux combustible).
4. Préparer les découpes pour les 4 passages de grilles.
5. Positionner 2 grilles de ventilation réf. BO320B au plus haut de l’habillage ou coffrage de classe M0. 2 grilles seront également mises en place dans la partie basse de cet habillage.
6. Vérifier le maintien et la stabilité de l’ensemble au niveau des 2 passages de plafond et plancher et apposer la plaque signalétique proche du conduit de fumée.


Fiche technique

Alliage Laine de roche

Diamètre 100mm
Longueur utile 0
Combustions
Fuel Gaz Bois Pellets Charbon
Divers
Angle 31°
Densité isolant -
Poids 3.45 kg

0853ff28a02a864b8bdc425f0d408cd5.JPG76ad10b8a063b2e3da24ba7690ae5539.JPGe2cd12196edcca69e6f867f8458ab207.jpg16d26f47716aa171c670548012124f0b.JPG765b12ba60fe4594f10dda87db846858.JPGac9889977a9f0208f5bc212f2c2b347c.JPG5abb1caf300123f612944d0e3eecfab5.JPG5792ac464247ab000eacff68be5e6b11.JPG0507e58752e3744e8ec7a5800052c5ac.JPG602f131b8d41bc575ad2b1dde95eed8f.jpga5c6daf19234124986ecb28cdd6d1369.jpg7432f1da77cbd24442a61a1b20a4eecd.JPG68d38a50a2d7ea06ddf0e16bca459aa5.JPG989d53b19f658ef0eddcdcaef88048e7.JPG9c4b5473c353407e1d333953b71cefa1.JPG




Sur commande
Tous nos articles sont en stock flux tendu. Les réappros sont faits en groupage (pour info, voir nos CGV particuliers, article 6.4 & CGV professionnels, article 07)

Nous pouvons vous obtenir cet article en formule express pour un surcoût de 15% soit 1 050.52€ pièce.
Cochez la case ci-dessous pour valider cette option.
Commande Express
