Kit Isolation plafond rampant étage et comble - pente de 32° à 38°

Fabricant : Modinox
Référence : 2PTGKIRAN-ISORAPV-3238-PTR30G-MI
Série : MODINOX PTR30G-MI - GAMME GALVA-INOX DOUBLE PAROI ISO 30 MM

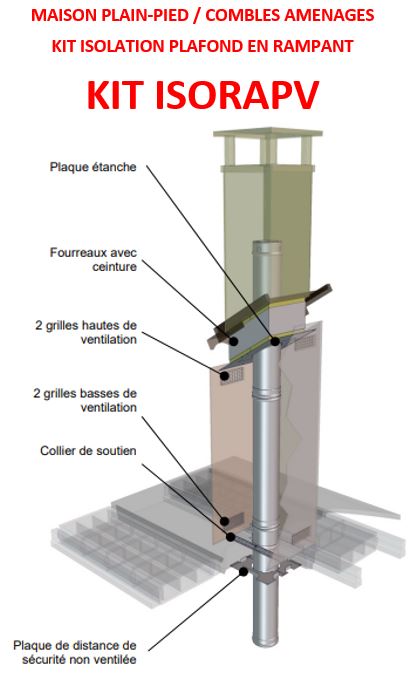

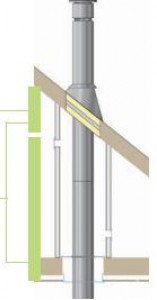

Kit d'isolation pour traversée de plafond sous rampant étage et combles pour maison plain-pied / combles aménagés

Pente du plafond en rampant :
- pente de 32° à 38°

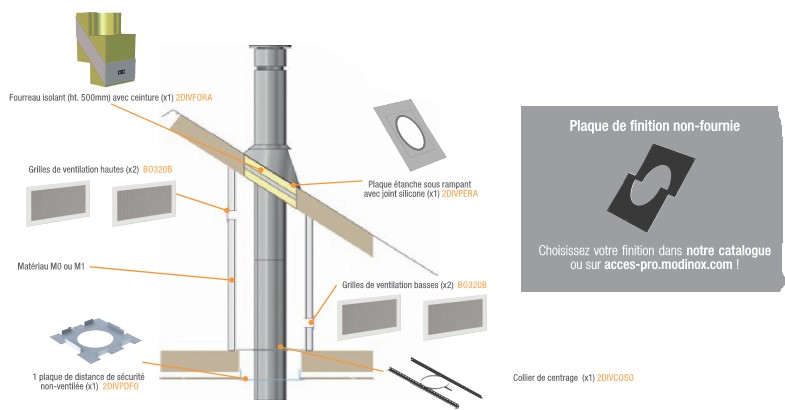

Accessoires fournis :

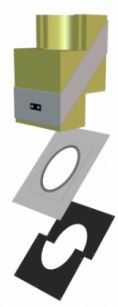

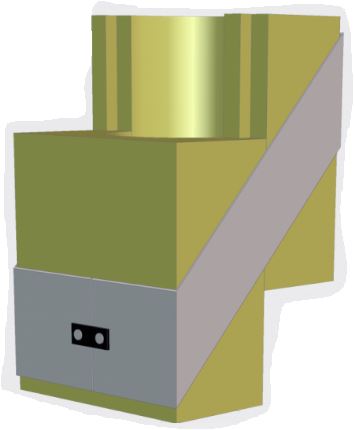

- 1 Fourreau isolant avec ceinture

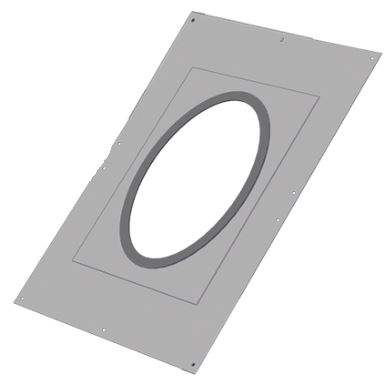

- 1 Plaque étanche sous rampant avec joint silicone

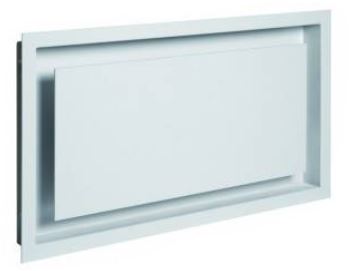

- 4 Grilles de ventilation dim. 330 x 250 mm -passage d’air 286 cm² (réf. 2GRILSTD014)+Précadre (réf. 2PRECGRI004)

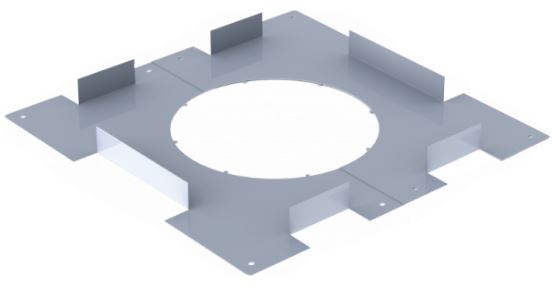

- 1 Plaque de distance de sécurité coupe-feu non ventilée (réf. 2PTGPDFOV)

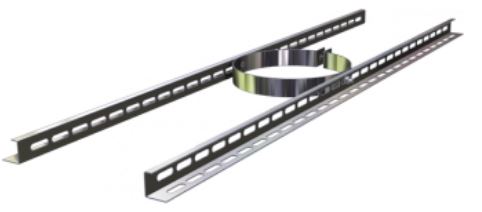

- 1 Collier de soutien (pour le plancher inférieur - réf. 2DIVCOSO)

INSTALLATION DU KIT ISORAPV 5 (En complément du kit FOURP) :
1. Installer la plaque de distance de sécurité au niveau du plafond du rez-de-chaussée et positionner le conduit.
2. Mettre en place un collier de centrage au niveau du plancher du 1e étage.
3. Monter l’habillage M0 à 5 cm minimum de la paroi extérieur du conduit (8 cm si matériaux combustible).
4. Préparer les découpes pour les 4 passages de grilles.
5. Positionner 2 grilles de ventilation réf. BO320B au plus haut de l’habillage ou coffrage de classe M0. 2 grilles seront également mises en place dans la partie basse de cet habillage.
6. Vérifier le maintien et la stabilité de l’ensemble au niveau des 2 passages de plafond et plancher et apposer la plaque signalétique proche du conduit de fumée.


Fiche technique

Alliage Laine de roche

Diamètre 200mm
Longueur utile 0
Combustions
Fuel Gaz Bois Pellets Charbon
Divers
Angle 38°
Densité isolant -
Poids 6.05 kg

9de254863e926d3801bbed5ee18bde7b.JPG0d03aba04e8e649f4dc0980bca01898a.JPG7b67914849fb915e9615f5afb91324fa.jpgbcf4f430c2a948867657ffe705b1afb3.JPG9eb1e16f42445dad1b28066b11afcbf8.JPG1921b131a4d542a34283179f9321d0be.JPGfb9da4a0aad58e38337cc90596af5c74.JPGba73f5df8bda7b8101f4db0e97c3844c.JPG536740b154ec7b858e492470fd2817db.JPG6b92234006461599c8cc106db9acf6c4.jpga19d7d6c9c85248ea65ec860148f46f9.jpge568bf33f524a67f816cec903107514e.JPGed00c491774dbbbd7e1860697c1ccde4.JPG




Sur commande
Tous nos articles sont en stock flux tendu. Les réappros sont faits en groupage (pour info, voir nos CGV particuliers, article 6.4 & CGV professionnels, article 07)

Nous pouvons vous obtenir cet article en formule express pour un surcoût de 15% soit 1 061.33€ pièce.
Cochez la case ci-dessous pour valider cette option.
Commande Express
