Kit Isolation plafond rampant étage et comble - pente de 39° à 45°

Fabricant : Modinox
Référence : 2PTGKIRAN-ISORAPV-3945-PTR30I-MI
Série : MODINOX PTR30-MI - GAMME INOX DOUBLE PAROI ISO 30 MM

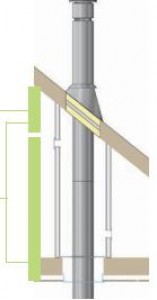

Kit d'isolation pour traversée de plafond sous rampant étage et combles pour maison plain-pied / combles aménagés

Pente du plafond en rampant :
- pente de 39° à 45°

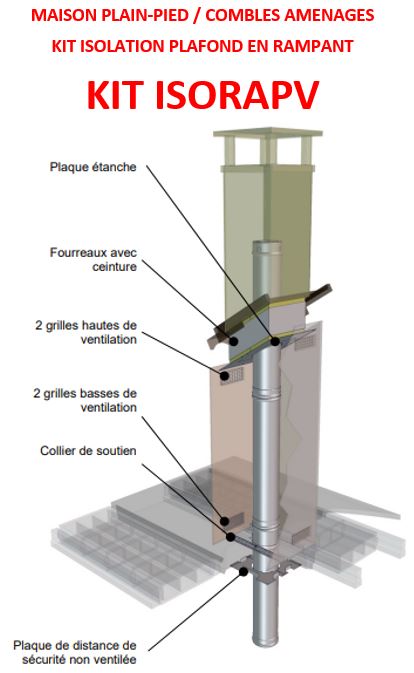

Accessoires fournis :

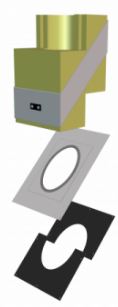

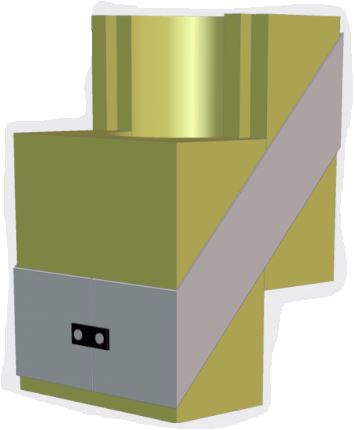

- 1 Fourreau isolant avec ceinture

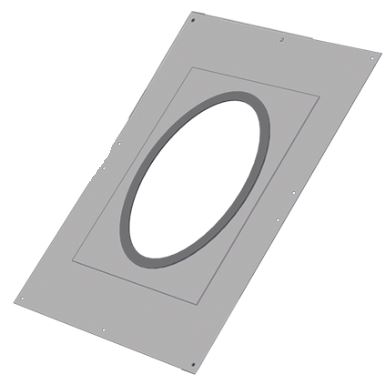

- 1 Plaque étanche sous rampant avec joint silicone

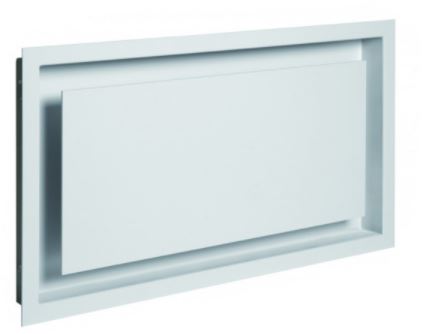

- 4 Grilles de ventilation dim. 330 x 250 mm -passage d’air 286 cm² (réf. 2GRILSTD014)+Précadre (réf. 2PRECGRI004)

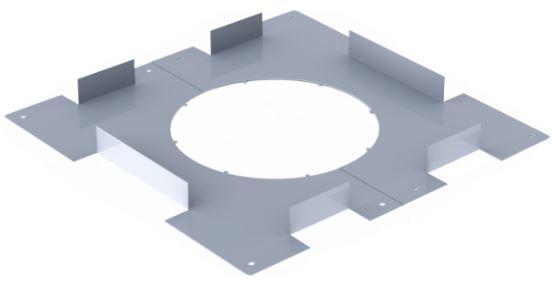

- 1 Plaque de distance de sécurité coupe-feu non ventilée (réf. 2PTGPDFOV)

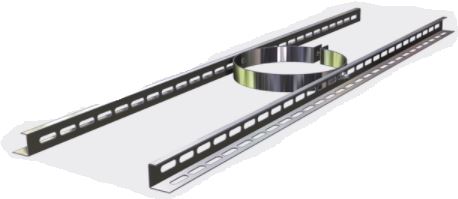

- 1 Collier de soutien (pour le plancher inférieur - réf. 2DIVCOSO)

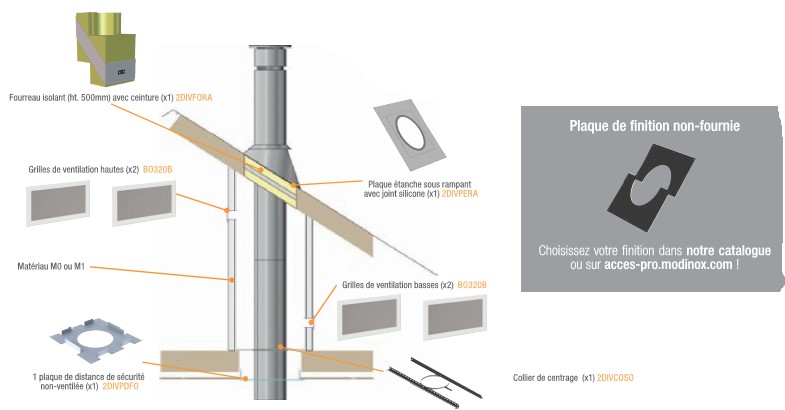

INSTALLATION DU KIT ISORAPV 5 (En complément du kit FOURP) :
1. Installer la plaque de distance de sécurité au niveau du plafond du rez-de-chaussée et positionner le conduit.
2. Mettre en place un collier de centrage au niveau du plancher du 1e étage.
3. Monter l’habillage M0 à 5 cm minimum de la paroi extérieur du conduit (8 cm si matériaux combustible).
4. Préparer les découpes pour les 4 passages de grilles.
5. Positionner 2 grilles de ventilation réf. BO320B au plus haut de l’habillage ou coffrage de classe M0. 2 grilles seront également mises en place dans la partie basse de cet habillage.
6. Vérifier le maintien et la stabilité de l’ensemble au niveau des 2 passages de plafond et plancher et apposer la plaque signalétique proche du conduit de fumée.


Fiche technique

Alliage Laine de roche

Diamètre 180mm
Longueur utile 0
Combustions
Fuel Gaz Bois Pellets Charbon
Divers
Angle 45°
Densité isolant -
Poids 5.26 kg

3306d3af524b0a1a64cdc0032772ec67.JPGcf3f6ba51e5cabb2d34fd1cc727e1046.JPG93aabce20d68f22f4ecd6765119cee5c.jpgca83063415dc350775e99d5ee54a1028.JPG4f1e7755c860aa018535d6e2bc22cd1a.JPG5e5b974cfb9ab046b6bd8ddb77b39f8b.JPG9cbc86bf044172d740bb72a238104024.JPGafa2f35ce50cb8e9b2d207a5f9c8ca48.JPG367d3b0090dfd434a1bac99d6714ec96.JPG46e8cff22a1800a719fc193d1dffc27e.jpgacb42ea929d3943a68233d15da540e0a.jpg84201d6f8fa021c17fbf4986c6403a50.JPG2a520b04f771eaa67016a7781d6fa4af.JPG




Sur commande
Tous nos articles sont en stock flux tendu. Les réappros sont faits en groupage (pour info, voir nos CGV particuliers, article 6.4 & CGV professionnels, article 07)

Nous pouvons vous obtenir cet article en formule express pour un surcoût de 15% soit 1 041.13€ pièce.
Cochez la case ci-dessous pour valider cette option.
Commande Express
