Kit Isolation plafond rampant étage et comble - pente de de 32° à 38°

Fabricant : Modinox
Référence : 2PTGKIRAN-ISORAPV-3238-PTR30G-PROS
Série : MODINOX PTR30G-PROS - GAMME GALVA-INOX DOUBLE PAROI ISO 30 MM

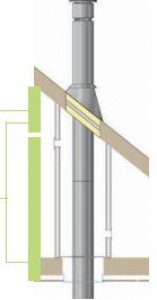

Kit d'isolation pour traversée de plafond sous rampant étage et combles pour maison plain-pied / combles aménagés

Pente du plafond en rampant :
- pente de 32° à 38°

Accessoires fournis :

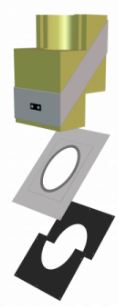

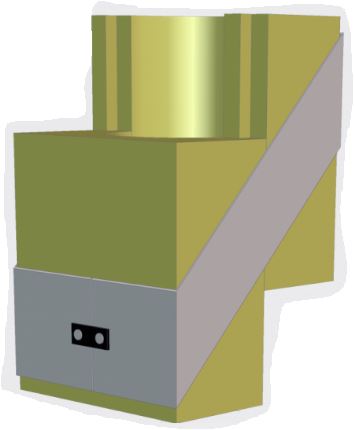

- 1 Fourreau isolant avec ceinture

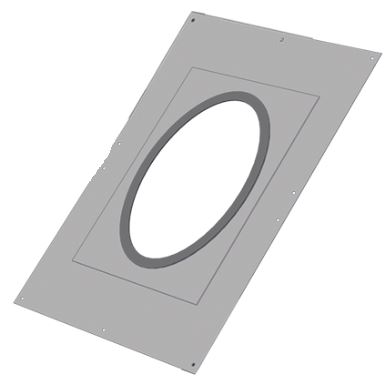

- 1 Plaque étanche sous rampant avec joint silicone

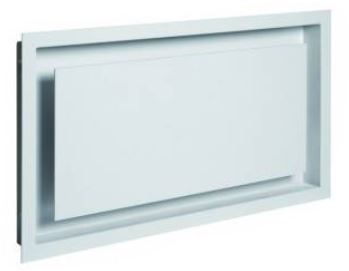

- 4 Grilles de ventilation dim. 330 x 250 mm -passage d’air 286 cm² (réf. 2GRILSTD014)+Précadre (réf. 2PRECGRI004)
- 1 Plaque de distance de sécurité coupe-feu non ventilée (réf. 2PTGPDFOV)

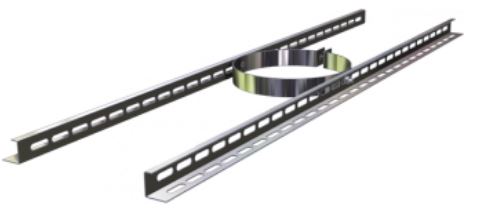

- 1 Collier de soutien (pour le plancher inférieur - réf. 2DIVCOSO)

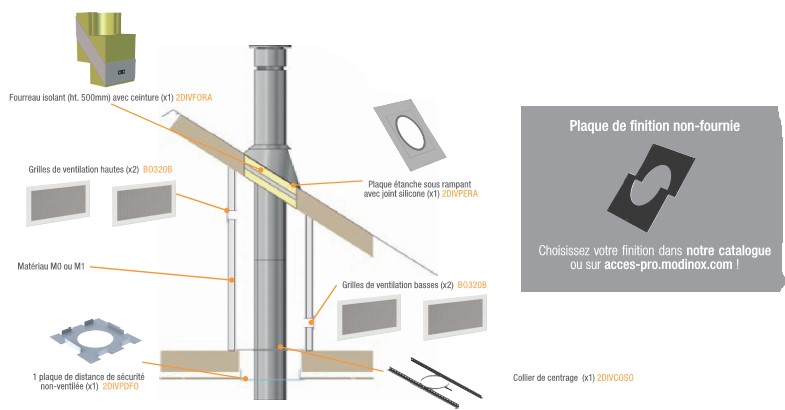

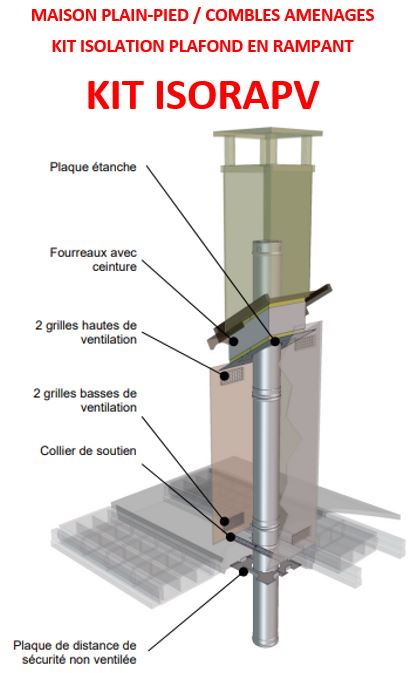

INSTALLATION DU KIT ISORAPV 5 (En complément du kit FOURP) :
1. Installer la plaque de distance de sécurité au niveau du plafond du rez-de-chaussée et positionner le conduit.
2. Mettre en place un collier de centrage au niveau du plancher du 1e étage.
3. Monter l’habillage M0 à 5 cm minimum de la paroi extérieur du conduit (8 cm si matériaux combustible).
4. Préparer les découpes pour les 4 passages de grilles.
5. Positionner 2 grilles de ventilation réf. BO320B au plus haut de l’habillage ou coffrage de classe M0. 2 grilles seront également mises en place dans la partie basse de cet habillage.
6. Vérifier le maintien et la stabilité de l’ensemble au niveau des 2 passages de plafond et plancher et apposer la plaque signalétique proche du conduit de fumée.


Fiche technique

Alliage Laine de roche

Diamètre 300mm
Longueur utile 0
Combustions
Fuel Gaz Bois Pellets Charbon
Divers
Angle 38°
Densité isolant 140 kg/m3
Poids 10.65 kg

0208286aa530dd417796766ff072c3db.JPG3eeb1c4faa5578c7265a625dcc511125.JPGa88e1b6841c6b6bf9b5d4d0d1f816ae2.jpg290241f8bc8b787fdd46bc397d46cafa.JPG3d71aba47df1f3b82bdba23ff0606f45.JPG94c1bb800f950c56c428b6b145fef135.JPGcd98e5e05fafcb3422ac0f9f0169836b.JPGe573baf5e348fb8289527b1c50c40375.JPGbc6320c515f5cf63a49f82aba42b0f79.JPGbe4bc10041eef039675a11988a58d996.jpg60f2aca6b365e4e59c351fa6207aa2ee.jpgf2c43c5ff3dcb4594fbba72d88ad0acc.JPGfc3f30995db37971763b2214841f6648.JPG




Sur commande
Tous nos articles sont en stock flux tendu. Les réappros sont faits en groupage (pour info, voir nos CGV particuliers, article 6.4 & CGV professionnels, article 07)

Nous pouvons vous obtenir cet article en formule express pour un surcoût de 15% soit 1 103.39€ pièce.
Cochez la case ci-dessous pour valider cette option.
Commande Express
