Kit Isolation plafond rampant étage et comble - pente de de 32° à 38°

Fabricant : Modinox
Référence : 2PTGKIRAN-ISORAPV-3238-PTR30I-PROS
Série : MODINOX PTR30-PROS - GAMME INOX DOUBLE PAROI ISO 30 MM

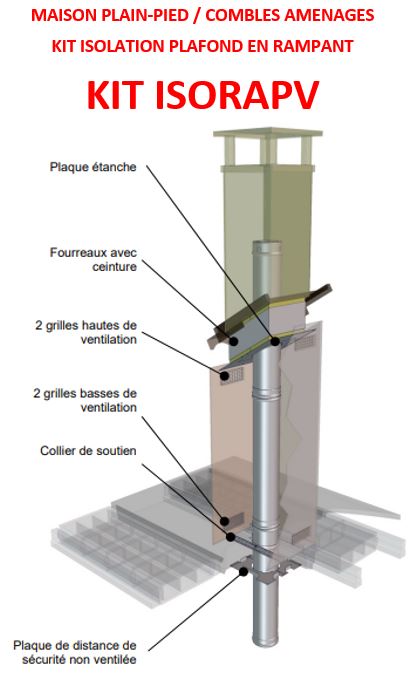

Kit d'isolation pour traversée de plafond sous rampant étage et combles pour maison plain-pied / combles aménagés

Pente du plafond en rampant :
- pente de 32° à 38°

Accessoires fournis :

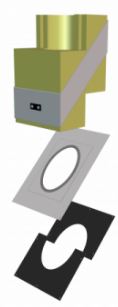

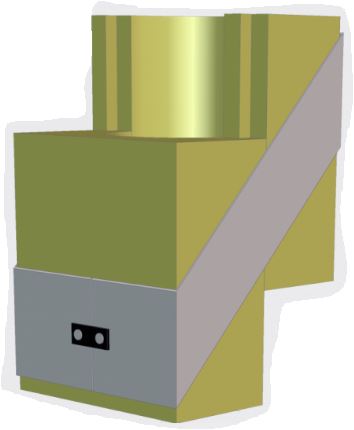

- 1 Fourreau isolant avec ceinture

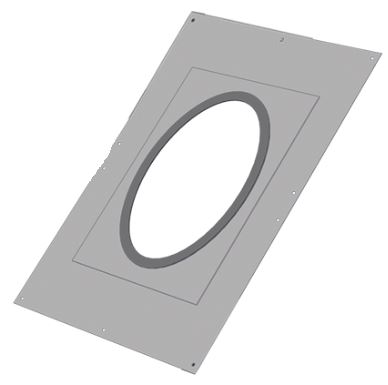

- 1 Plaque étanche sous rampant avec joint silicone

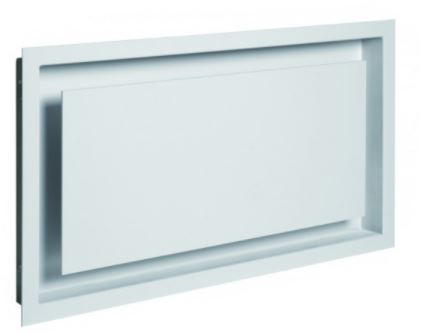

- 4 Grilles de ventilation dim. 330 x 250 mm -passage d’air 286 cm² (réf. 2GRILSTD014)+Précadre (réf. 2PRECGRI004)

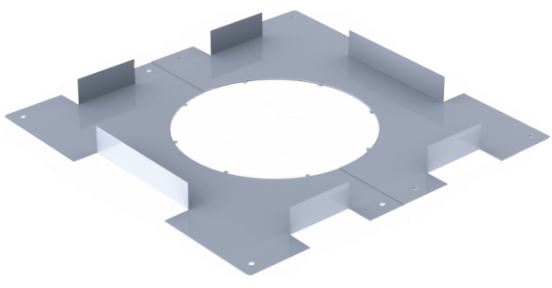

- 1 Plaque de distance de sécurité coupe-feu non ventilée (réf. 2PTGPDFOV)

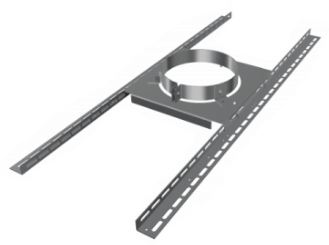

- 1 Collier de soutien (pour le plancher inférieur - réf. 2DIVCOSO)

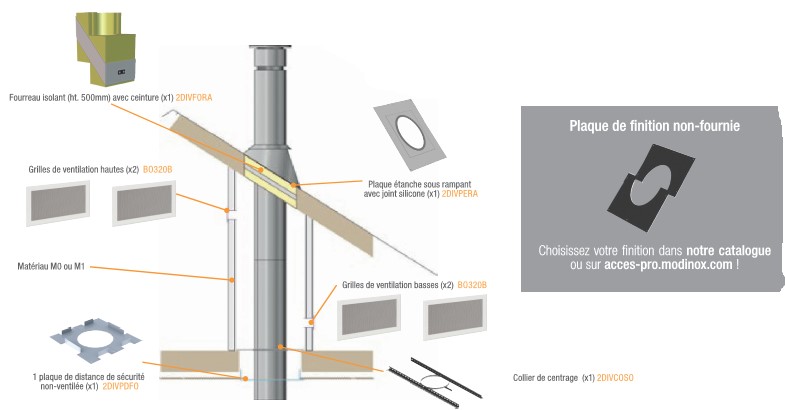

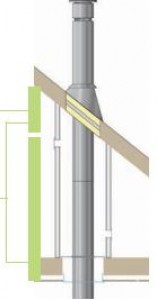

INSTALLATION DU KIT ISORAPV 5 (En complément du kit FOURP) :
1. Installer la plaque de distance de sécurité au niveau du plafond du rez-de-chaussée et positionner le conduit.
2. Mettre en place un collier de centrage au niveau du plancher du 1e étage.
3. Monter l’habillage M0 à 5 cm minimum de la paroi extérieur du conduit (8 cm si matériaux combustible).
4. Préparer les découpes pour les 4 passages de grilles.
5. Positionner 2 grilles de ventilation réf. BO320B au plus haut de l’habillage ou coffrage de classe M0. 2 grilles seront également mises en place dans la partie basse de cet habillage.
6. Vérifier le maintien et la stabilité de l’ensemble au niveau des 2 passages de plafond et plancher et apposer la plaque signalétique proche du conduit de fumée.


Fiche technique

Alliage Laine de roche

Diamètre 250mm
Longueur utile 0
Combustions
Fuel Gaz Bois Pellets Charbon
Divers
Angle 31°
Densité isolant 140 kg/m3
Poids 9.26 kg

4ac435da7535b40b903559138d04703c.JPG4f27871e6ffe9bb8af89e0c6995cb7f7.JPG30a63b01d775ec306e984648398add68.jpg5cc0311ca846053ce8dba8140b905339.JPG6b4c5dda5cbda3b320bbbda5caa6e67b.JPG7dc4026b0e3951c10e478abfc21a99b9.JPG59528e4456da41f71d20826dd251723b.JPG32a549e8abc8525caae729d4b0c07519.JPG21389c01ad7975f8d8dbfb0d7227cd67.JPGaf5a3a154be0c3fe17918992a97f1797.jpgabc6fada708ef4ff1662c5ef62576da6.jpg2fc46cb8326bc42f7b7798647989e24f.JPG891a9d4414bd281e37f788dd5bfac674.JPG




Sur commande
Tous nos articles sont en stock flux tendu. Les réappros sont faits en groupage (pour info, voir nos CGV particuliers, article 6.4 & CGV professionnels, article 07)

Nous pouvons vous obtenir cet article en formule express pour un surcoût de 15% soit 1 082.86€ pièce.
Cochez la case ci-dessous pour valider cette option.
Commande Express
