Fabricant : Bofill
Référence : TDPS
Série : BOFILL 400-MI - GAMME INOX 304-304 DPI 30 MM

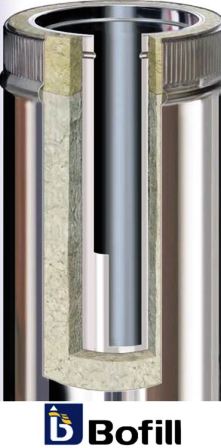

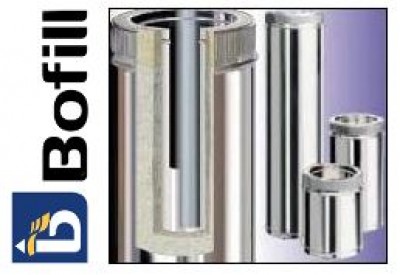

Tuyau fixe pour conduit évacuation fumées double paroi isolé Séries 400-420. (En bas = Mâle entrée double paroi cylindre 1 + Femelle entrée double paroi cylindre 2 - En Haut = Femelle sortie double paroi cylindre 1 + Mâle entrée double paroi cylindre 2).
Ce produit est un tuyau rigide double paroi servant à créer un conduit d'évacuation des fumées. Les diamètres indiqués sont spécifiés en millimètre.
*****Pour information les Séries BOFILL 400-420 sont compatibles avec les Séries BOFILL 410-430
APPLICATIONS & AVANTAGES :
Pour tous les types de combustible (sauf le charbon) de la chaudière ou l’extraction.
Facilité d’assemblage.
Prêt à placer joint en silicone noir bilabiale pour des températures allant jusqu’à 200 ° C pour le combustible fuel & gaz (pour ø 80 à 300 mm).
Bride de sécurité très facile à assembler, qui est livrée gratuitement avec les tubes.
Pas de pont thermique du conduit intérieur avec le tube extérieur, ce qui représente une perte mineure de la température du conduit interne et permet une expansion indépendante de chaque conduit.
Large gamme d’accessoires qui offrent des solutions pour toute installation.
INFORMATION TECHNIQUE :
ø intérieur/ø extérieur : 80/140 – 100/160 – 125/185 – 150/210 – 175/235 – 200/260 – 250/310 - 300/360 – 350/410 – 400/460 – 450/510 – 500/560 – 550/630 – 600/680 – 650/730 – 700/780
Epaisseur des inox : 4/10ème du ø 80 à ø 300 en acier AISI 304 / AISI 304 (cylindres 1 & 2)
Epaisseur des inox : 5/10ème du ø 350 à ø 500 en acier AISI 304 / AISI 304 (cylindres 1 & 2)
Epaisseur des inox : 5/10ème du ø 550 à ø 700 en acier AISI 304 / AISI 304 (cylindre 1) – 7/10ème (cylindre 2)
Température de fonctionnement admise :
• 450° C (classement T450-N1-D-Vm-L20040-G-50)
• 200° C avec joint de silicone installé (classement T200-P1-W-Vm-L20040-O-50)
Isolation :
• Laine de roche de 30 mm d’épaisseur pour ø 80 à ø 500 mm
• Laine de roche de 40 mm d’épaisseur pour ø 550 à ø 700 mm
• Densité d’isolation: 150 kg / m3
• Résistance thermique: 0,443 m2 K / W
CERTIFICATION CE :
• Certifiée CE A71/0002 Cheminée modulaire isolés dans une double paroi TDPS ø 80 à ø 300 mm
• Certifiée CE A71/0004 Cheminée modulaire isolés dans une double paroi TDPS ø 350 à ø 700 mm
CERTIFICATIONS N AENOR :
• Certifiée N AENOR 040/000097 Cheminée modulaire isolés dans une double paroi TDP 80 à 300
• Certifiée N AENOR 040/000098 Cheminée modulaire isolés dans une double paroi TDPS 350 a 700

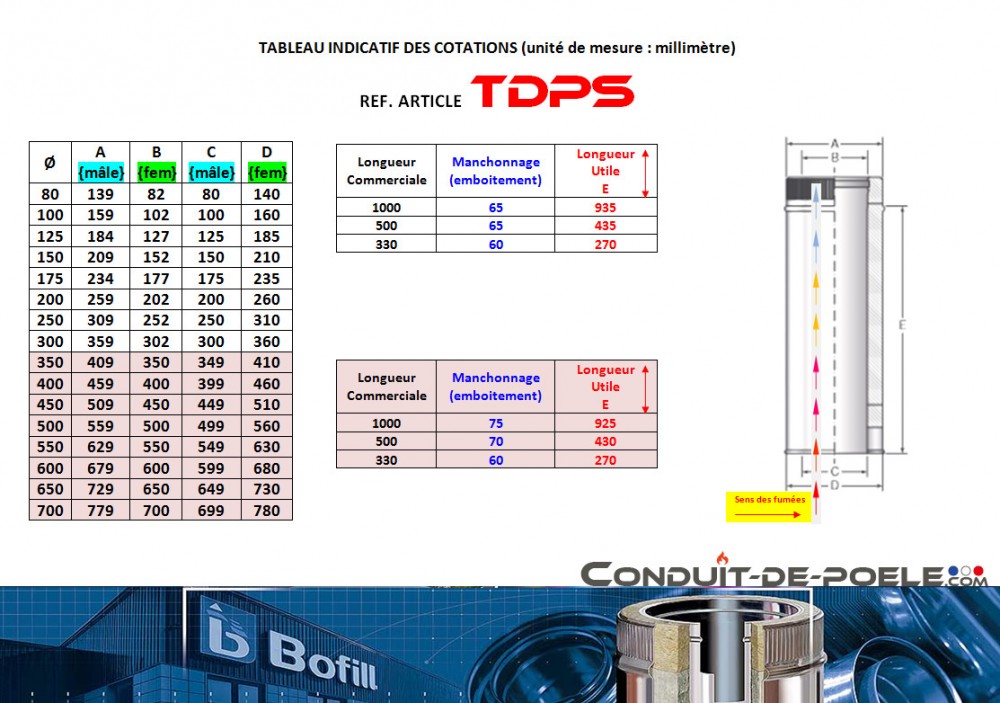

Fiche technique
Alliage
inox 304 pour dpi laine de roche ép 30 m/m inox 304 pour dpi
